유니티 셰이더 그래프로 림라이트를 구현해보자.



셰이더 그래프를 이용하면 기존 게임에서 나오는 만큼은 아주 간단하게 구현되다.



역광을 구하는 공식이 노드화 되어 있어서, 그래서 그냥 패스할까도 했지만 해보고 가자.



먼저 림 라이트란 먼가



림 라이트는 Back Light라고도 불린다. 한글로는 역광



오브젝트 뒷면의 조명이 와서 오브젝트의 외곽이 빛나는 듯이 보이는 현상이라고 보면 좋을 거 같다. 엣지 라이팅이라고도 불린다.

림 라이트의 예시

박스 친 부분이 라이드가 먹혀 있는 느낌이 있다.

요런 느낌을 구현하고자 하는 것이다.



일단

Lit Shader Graph를 하나 만들도록 하자.



Blackborad에서 float RimPower 제작

RimPower

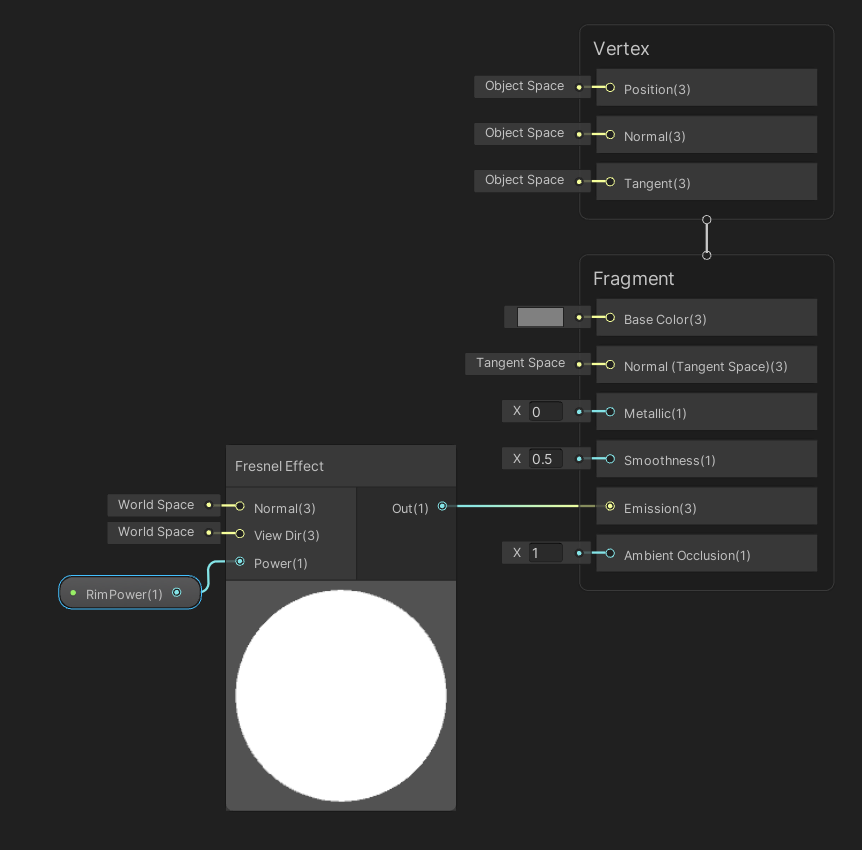

Fresnel Effect를 하용하여 노드 구성

Fresnel Effect 를 하용하여 노드 구성

오브젝트에 적용하고 RimPower을 조정해 본다.

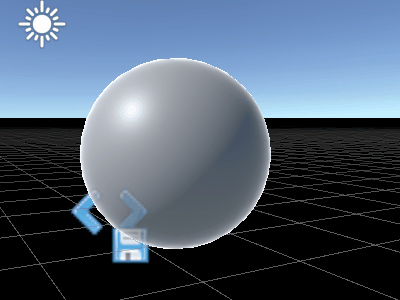

실행화면

실행화면

뭔가 다 된 거 같다.



여기에 이것저것 해보면 되는 것이다.



수치적 연산이 궁금하면 Fresnel Effect 자체를 연구해보면 된다.

여기서는 활용과 구현만 한다.



텍스처와 림 칼라를 설정할 수 있게 만들어 보자.

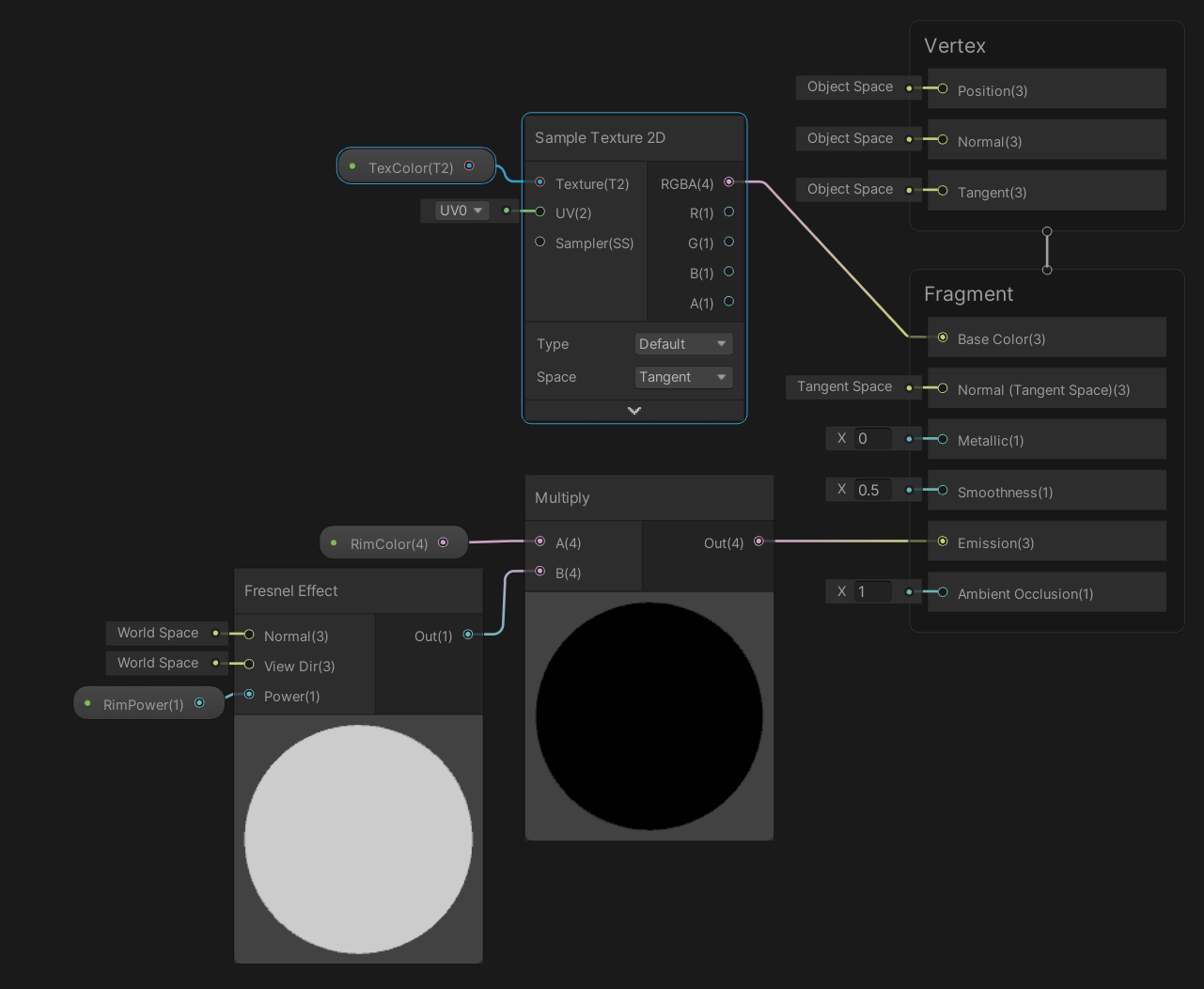

노드 구성

택스쳐, 림칼라 적용

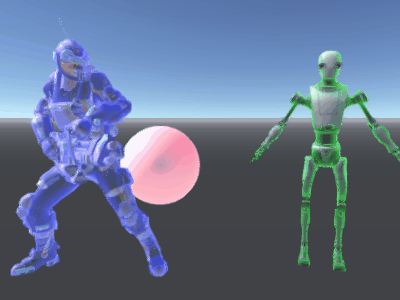

실행결과

택스쳐 적용, 버택스 칼라 적용

림 칼라를 시간으로 변화를 주어 출력하게 만들어 보자.

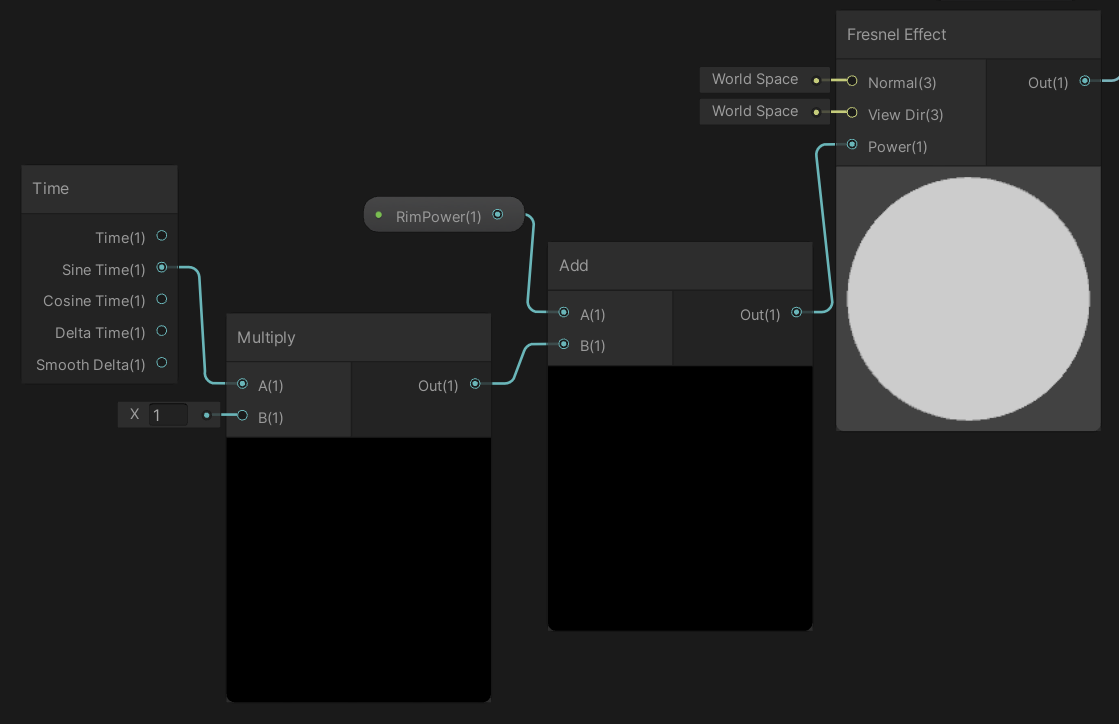

RimPower을 시간으로 저정하게 함

실행결과

변화가 보이실 겁니다.

요즘 게임에서 거의 기본 탑재 사양이라 node도 제공되는 거 같네요



봐주셔서 감사합니다.
