유니티에서 제공하는 폴리브러쉬의 기본적인 기능들은 다 본듯합니다.



약간 어려울수 있는 내용을 해봅시다.



ShaderGraph를 직접 만들어 보고, 개선해보도록 합시다.



먼저 칼라를 버택스 칼라를 그대로 출력하는 쉐이더



Lit shader Graph를 하나 생성합니다.

Graph inspector는 처음 생성 설정 그대로 사용합니다. 건드린 거 없음



vertex color 노드를 바로 Base color에 넣어주는 구성

노드구성

노드구성

vertex color 노드를 바로 Base color에 넣어주는 구성

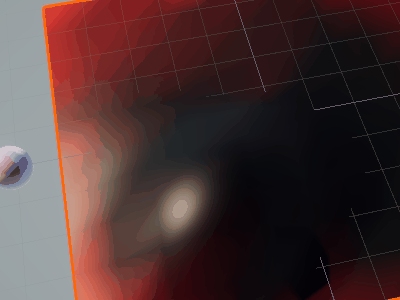

적당히 잘 됩니다.

그럼 우리가 칠한 칼라와 텍스처가 대응되도록 구성해 봅시다.

노드구성

일단 두장만 해봅니다.



텍스처를 두장 불러옵니다.



vectex color의 split 시켜 r만 추출하여 해당 값으로 두 텍스처를 lerp 시킵니다.

r은 유니티에서 볼 때 0~255의 수치를 가지는데요.

칼라값

각 R, G, B, A 채널 모두

0~255에 대응하는 수치를 가집니다.



하지만 ShaderGraph에서는 이 수치가 remap 되어 0.0~1.0 범위가 됩니다.



그리하여 우리가 빨간색을 어느 강도로 칠함에 따라 강하면 두 번째 텍스처가 올라오게 되는 것입니다.



칼라 선택과 진함정도의 차이를 보세요



텍스처를 추가하고 각 채널에 대응시켜 줍니다.

노드 구성을 아래와 같습니다.

노드구성

기존 합성 값에 다시 채널 값으로 합성하는 방법을 사용합니다.

A 채널 또한 사용할 수 있지만 일단 4장까지만 사용해 봅니다.



참고로 색을 칠할 때 힌트

칼라 마스크를 설정해서 쓰면 다른 채널에 침법 하지 않고 칼라를 넣을 수 있습니다.

칼라 마스크를 쓰도록 하자.

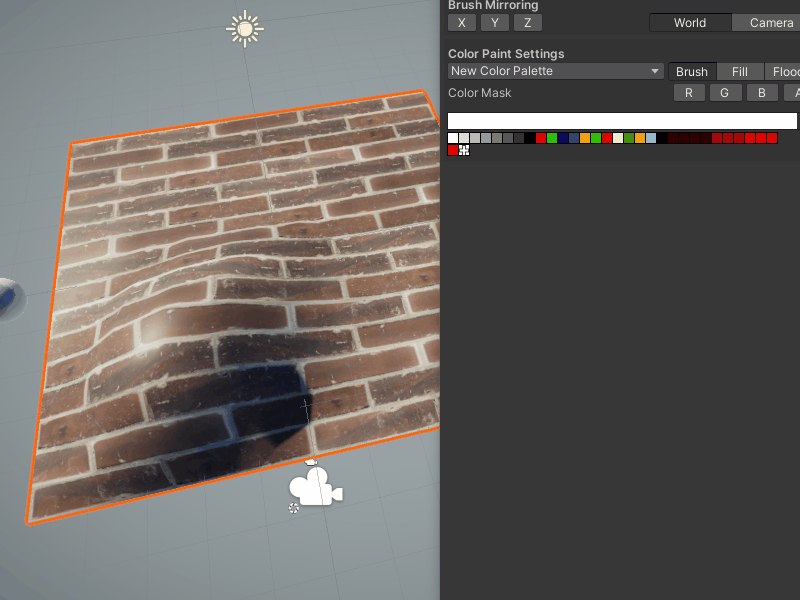

실행결과

실행결과

요기 가지 내용은 딱 기본 예제가 알려주는 내용이기도 합니다.

이걸 만들어 본 것이고,



추가로 더 해볼 만한 게

만약 텍스처를 더 사용하고 싶다. 10장씩 사용하고 싶다는 생각이 들 때 적용해볼 만한 아이디어

를 구현해 봅시다.

r, g, b, a 4 채널이니까 기본 1장 해서 +4 해서 총 5장의 텍스처를 올릴수 있겠죠.



어떻게 택스쳐를 더 사용할 수 있을까요?



하나의 채널의 나눠 쓰는 것입니다.



0~255, 셰이더에서는 0.0~0.1



이걸 범위를 0~25 , 25~50, 50~75, 75~100, 100~125, 125~150, 150~175, 175~200, 200~225, 200~255

셰이더에서는 0.0~0.2, 0.2~0.4, 0.4~0.6, 0.6~0.8, 0.8~1.0



하나의 채널을 나눠서 텍스처를 표현하는 것이죠.

하지만 당연히 이렇게 하면 정밀도 문제는 생깁니다. 기존 0~255 구간으로 표시되던 정밀 독, 0~25의 구간으로 출소되는 거니까요? 그래도 구현해봅시다.



R 채널 정보로 텍스처링 구성하기

노드구성

R 값의 각 범위로 쪼개고, 그걸 다시 remap으로 0~1 범위로 만들어 준다. Saturate도 해줍니다.



요걸 위에 만들어둔 녀석에 각 채널에 들어가던 값에 대응시켜 줍니다.

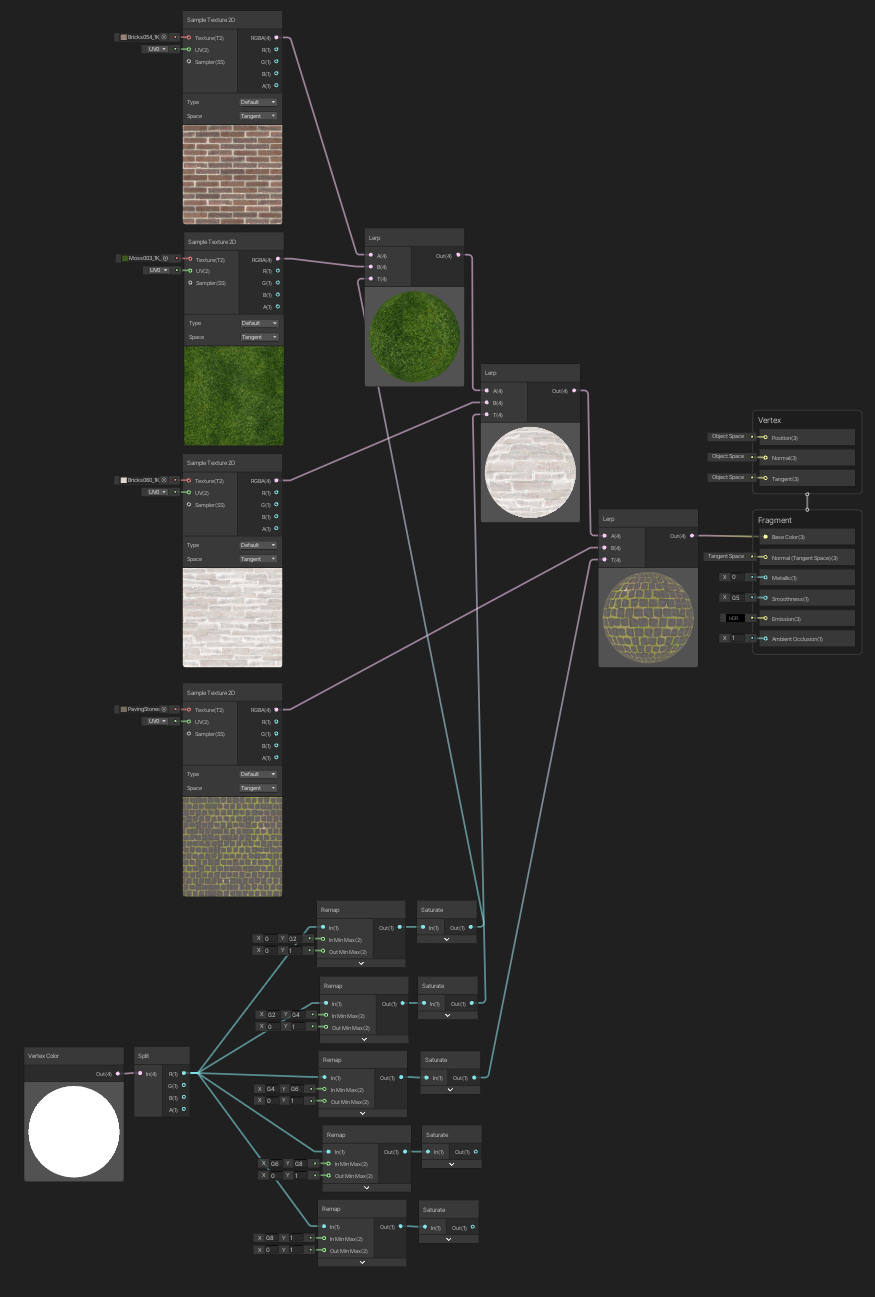

전체노드 정보

실행결과

실행결과

좀 개선해야겠지만, 한 채널로 여러 텍스처를 올려보았습니다.



버택스 칼라를 이렇게 저렇게 쓸 수 있다고 생각해 두시면

하다 보면 뭔가 할만한 게 많으실 겁니다.



봐주셔서 감사합니다.
